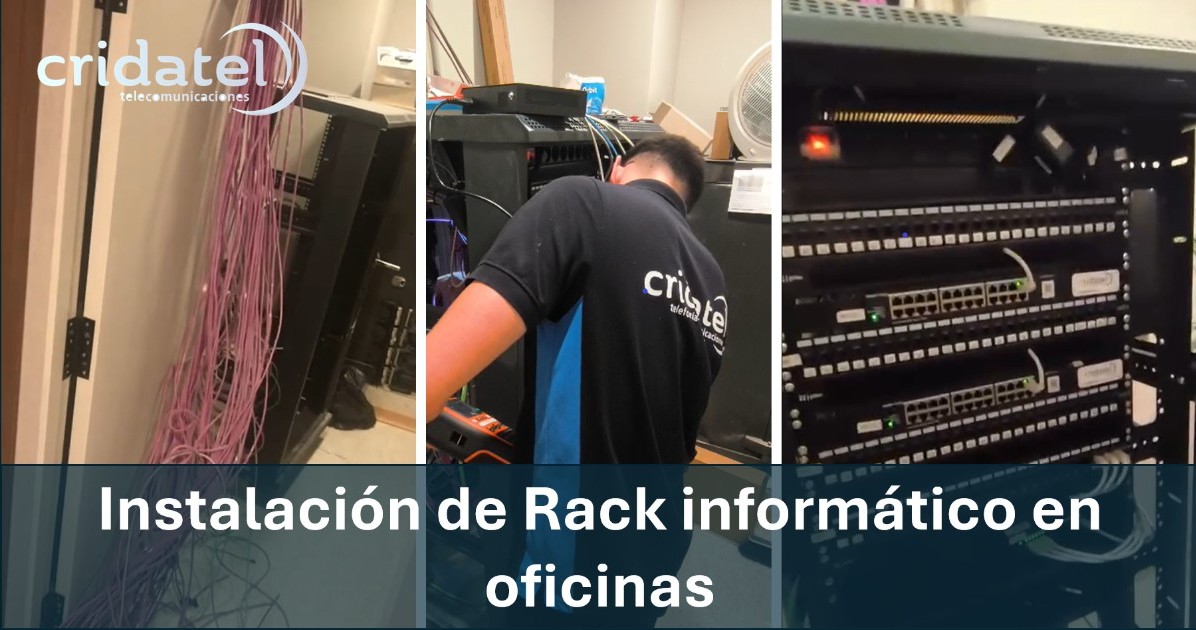

Instalación de Rack informático en oficinas

En este momento estás viendo Instalación de Rack informático en oficinas

En este post queremos mostrar todo el proceso realizado por los técnicos de Cridatel para instalar un armario rack en unas oficinas en Valencia, realizando las tareas de  identificación, conexión y verificación de los cableados de datos informáticos , Así como la conexión y parcheo entre los conectores de datos y los switches necesarios para dar servicio a dicha red informática.

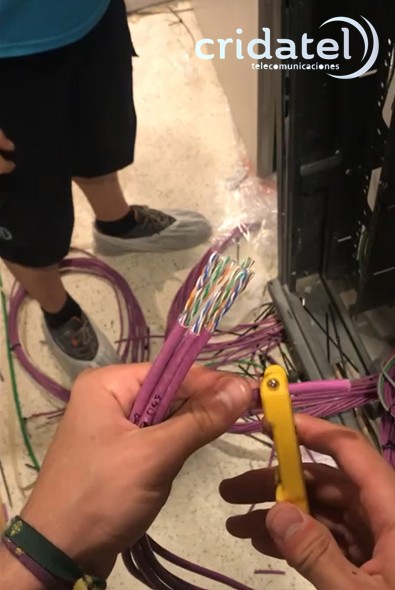

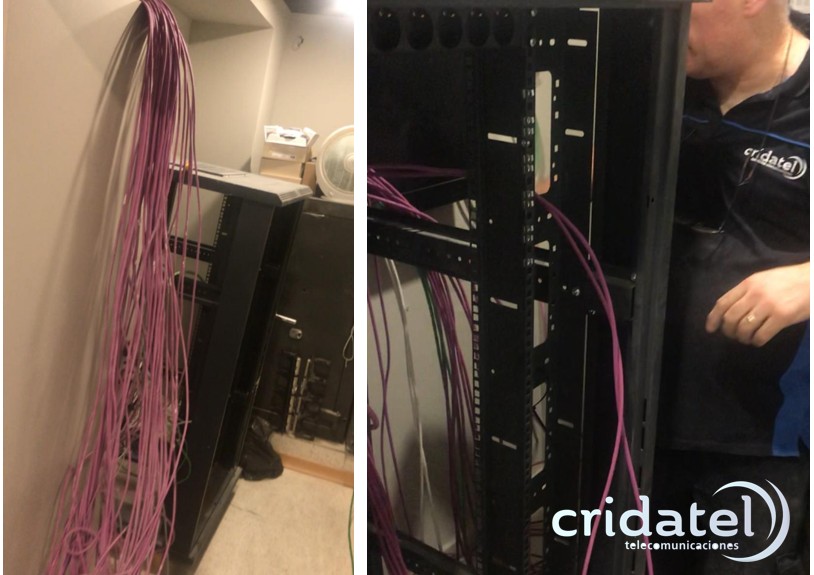

Identificación del cableado

Antes de conectar nada, es crucial organizar e identificar correctamente cada enlace.

Pasos:

1.Planificación del esquema de numeración:

  • Asignamos un código único a cada punto.
  • Manteniendo correspondencia entre los puntos de red del área de trabajo y los puertos del patch panel.

2.Etiquetado físico:

  • Colocamos etiquetas en ambos extremos del cable (rack y punto de usuario).
  • Usamos etiquetas impresas o manguitos termorretráctiles resistentes.

3.Documentación:

  • Crea una hoja de registro o un esquema (Excel o software de gestión de cableado).
  • Incluye ubicación, número de puerto, destino y observaciones.

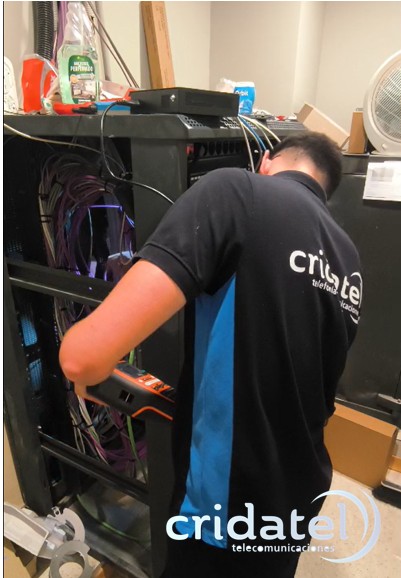

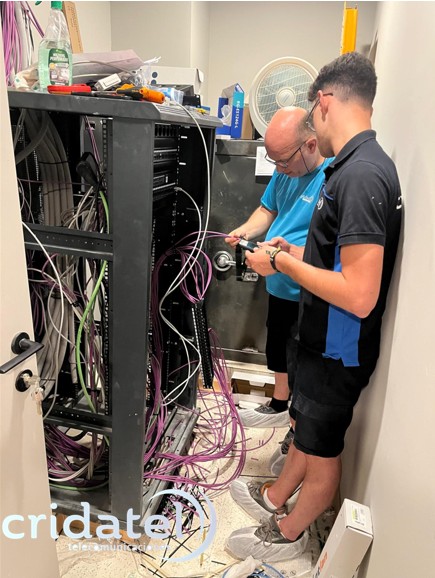

🧰 Testeo de los cables (verificación de continuidad y rendimiento)🧩

Antes de parchear, hay que asegurarse que cada cable cumpla con las normas TIA/EIA.

Pasos:

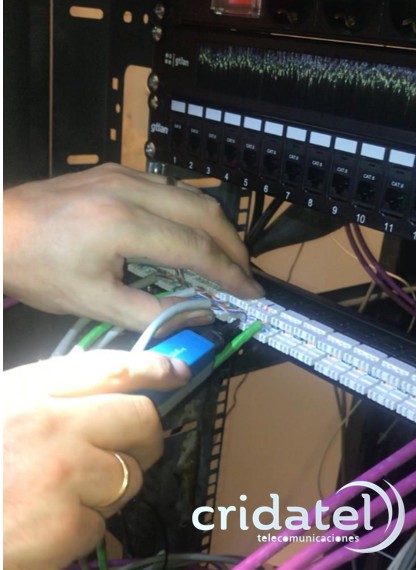

1.Usar un tester de cableado de red:

  • Puede ser básico (continuidad y pinout) o certificador (Fluke DSX, etc.).
  • Verifica que cada par esté correctamente conectado (sin cruces ni cortes).

2.Pruebas a realizar:

  • Continuidad: Todos los pares deben estar completos.
  • Mapeo de pines: Verifica que siga el estándar T568A o T568B.
  • Longitud: Debe ser menor a 90 m para el tramo horizontal.
  • Rendimiento (certificación Cat 6, etc.): Si se requiere, usar certificador.

3.Registrar resultados:

  • Guarda los informes de prueba o anota el estado de cada punto (Aprobado/Falla).

🔌  Conexión en el patch panel

Una vez identificado y testeado, se procede a la terminación de los cables.

En el patch panel (rack):

  1. Desforrar el cable: Retira solo el recubrimiento necesario (2-3 cm).
  2. Separar los pares trenzados y ordénalos según el estándar (T568B es el más usado).

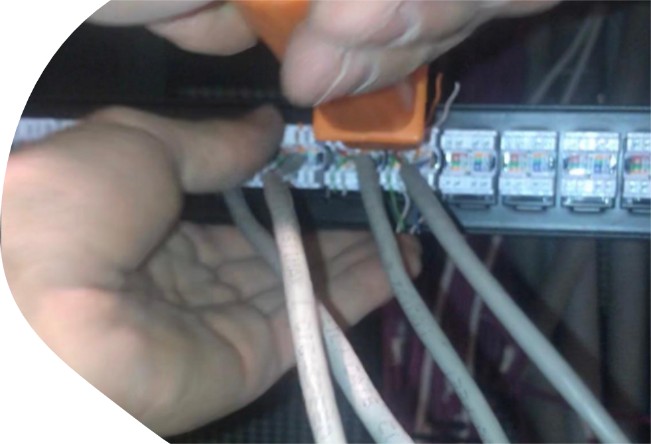

  3. Punzonado: Usamos herramientas punch down para insertar los conductores en los conectores IDC del panel.
  4. Verificar: Asegurar que no haya cruces ni exceso de pelado.
  5. Organizar los cables: Usamos peines, velcro o bridas para mantenerlos alineados y sin tensión.

En la toma del usuario. Hay que seguir mismo esquema de colores y estándar (T568B o A, que debe coincidir con el patch panel).

  1. Usar herramienta punch down.
  2. Colocamos el módulo RJ45 en la placa y etiqueta con el mismo número del panel.

🧪 Retesteo y validación final

Después de conectar ambos extremos:

1.Repetimos las pruebas con el tester o certificador para verificar continuidad y polaridad.

2.Confirmar correspondencia: Puerto del patch panel ↔ punto del área de trabajo.

3.Corregir errores: Si hay inversión de pares o fallos de continuidad.

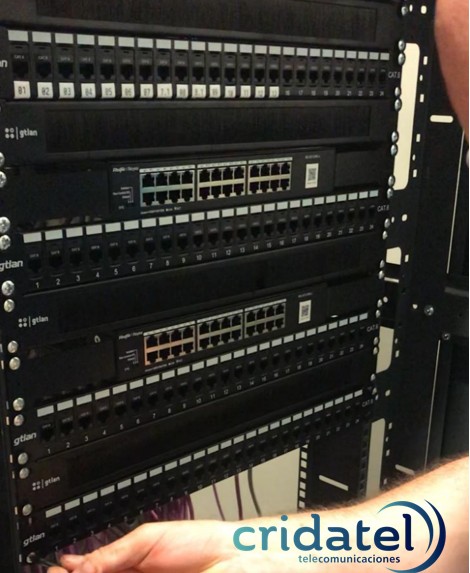

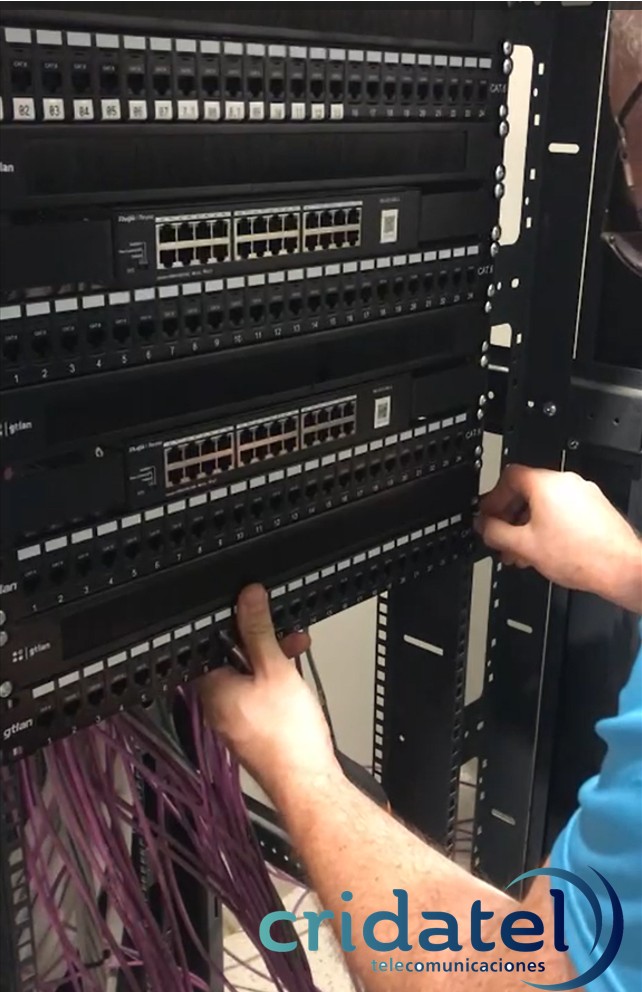

📌 Montaje de paneles informáticos

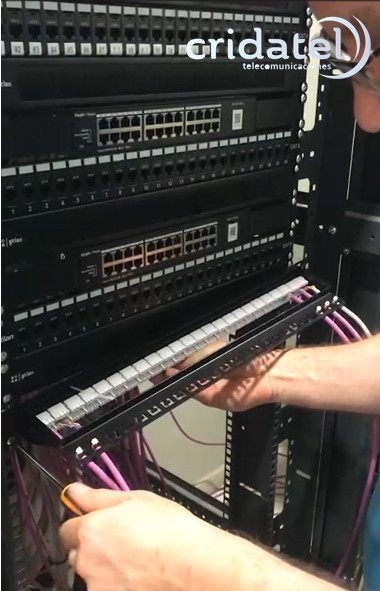

Una vez este todo conectado y embridado, montamos los paneles en orden, etiquetando correctamente la correlación con el puesto de trabajo.

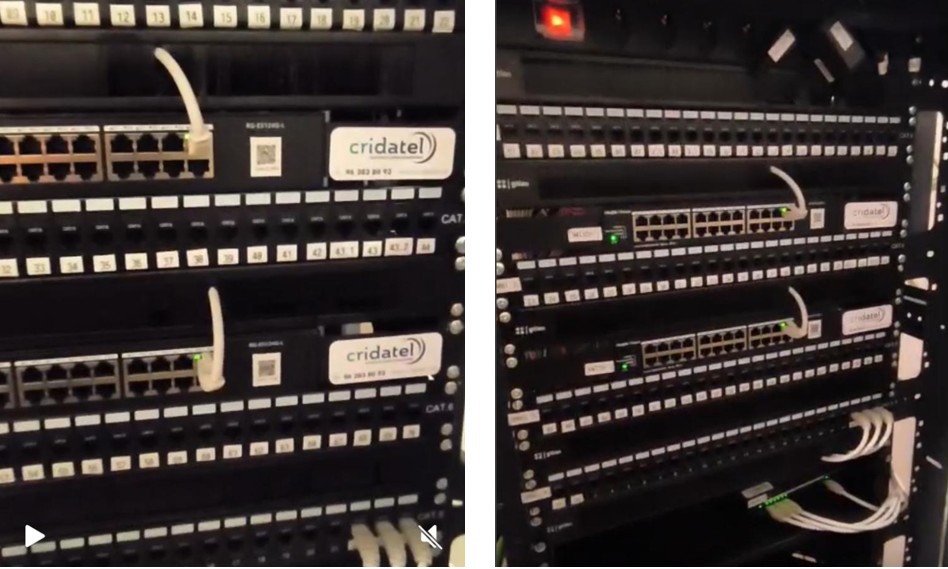

🧷 Parcheo (Patch panels).

Cuando todo está verificado o certificado, se procede al parcheo final en el rack.

Pasos:

1.Conectamos los cables de puentes:

  • Del patch panel hacia el switch correspondiente.
  • Usamos cables de puentes de la misma categoría (Cat 6 con Cat 6, etc.).
  1. Mantener el orden es importantísimo:
  • Usar organizadores horizontales/verticales.
  • Evitar cruces y exceso de longitud.

3.Etiquetado en el switch:

  • Indicamos el número del punto conectado o la ubicación destino.

4.La prueba de conectividad real:

  • Conectar un equipo y verificar enlace (LED en el switch, prueba de ping).

🗂️ Documentación final

Actualizamos el plano o diagrama de red que incluirá

  • Números de puerto.
  • Ubicación de tomas.
  • Resultados de prueba.
  • Fecha de instalación y técnico responsable.
